Página de inicio » 02. Ingeniería Térmica II: » Un poco de historia."

Category Archives: 02.02. Motores Volumétricos de Combustión Externa (máquinas de Vapor).

Un poco de historia.

Publicada en 11 marzo, 2013 de Juan-Ramón Muñoz Rico Publicado en: 02.02. Motores Volumétricos de Combustión Externa (máquinas de Vapor).

Buscando un poco por Internet se encuentran documentos tan ilustrativos como estos que dejo a continuación, sobre el funcionamiento de la máquina de vapor, una vez incorporado el cilindro de doble efecto con su correspondiente válvula corredera (en la Escuela tenemos una) y el regulador de velocidad (más abajo) de James Watt. El regulador velocidad de Watt es el principal protagonista del escudo de los Ingenieros Industriales.

Aunque esta tecnología está ya totalmente obsoleta, quizás ilustre un poco sobre el funcionamiento de muchos sistemas que, sin embargo, aún hoy tienen vigencia y que, en muchas ocasiones, se nos presentan como algo absolutamente novedoso… y no.

Walschaerts_motion Walschaert_static

  1. Eccentric Crank (Return Crank)
  2. Eccentric Rod
  3. Reach Rod
  4. Lifting Link
  5. Lifting Arm
  6. Reverse Arm & Shaft
  7. Link
    (Expansion Link)
  8. Radius Bar
  9. Crosshead Arm (Drop Link)
  10. Valve Stem
    Guide
  11. Union Link (Anchor Link)
  12. Combination Lever
  13. Valve
    Stem
  14. Valve Spindle



image image


Steam_engine_in_action


Esta locomotora es la Mikado 141 F2416 y está en el Museo del Ferrocarril de Madrid, en la antigua estación de Delicias, en el que se han rodado y se siguen rodando muchas películas de época.
ruedas-granmaquina-mikado-copia locomotora-vapor-141-f-2416-copia locomotora-vapor-141-f-2416-mikado-copia

Máquina de Vapor de Watt; previo a la Visita al MHAS.

Publicada en 23 abril, 2012 de Juan-Ramón Muñoz Rico Publicado en: 02.02. Motores Volumétricos de Combustión Externa (máquinas de Vapor).

James Watt y la historia de la invención de la Máquina de Vapor, y todas las contribuciones gracias a las que consiguió asentarse y extenderse.

Una animación que describe perfectamente el funcionamiento de una máquina de vapor, con el distribuidor de doble efecto que ideó James Watt.

El distribuidor de doble efecto, en detalle:

El automóvil a vapor de Stanley:

Un poco más moderno (de 1963), el Ford Falcon:

La máquina de vapor tuvo un uso más extendido en ferrocarriles.

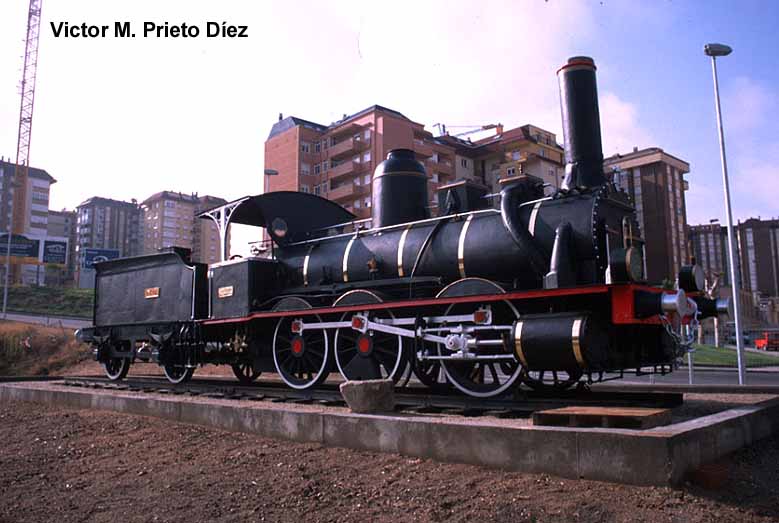

La locomotora 030-2214 que se expone como monumento a la entrada de la Estación del Ferrocarril de Zamora (antes de vallar). Un auténtico lujo:

En el Museo del Ferrocarril de Madrid hay una locomotora de vapor con la caldera seccionada: la dirección de la Web en la que se puede ver es

http://www.museodelferrocarril.org/exposicion/nave_central_1.asp.
